帶座外球面球軸承是將滾動軸承與軸承座結合在一起的一種軸承單元。大部分外球面軸承都是將外徑做成球面，與帶有球狀內孔的進口軸承座安裝在一起，結構形式多樣，通用性和互換性好。

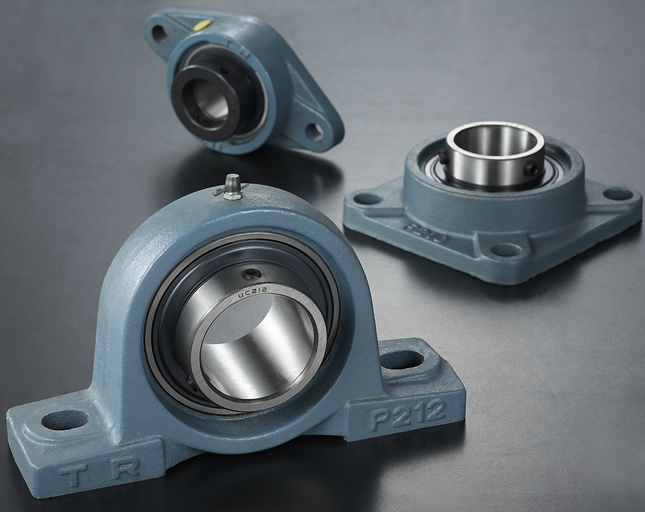

同時，帶座外球面球軸承在設計上也具有一定調心性，易于安裝，具有雙重結構的密封裝置，可以在惡劣的環境下工作。軸承座一般是采用鑄造成型。常用座有立式座（P）、方形座（F）、凸臺方形座（FS）、凸臺圓形座（FC）、菱形座（FL）、環形座（C）、滑塊座（T）等。

帶座外球面軸承是潤滑脂密封型深溝球軸承和各種形狀的軸承座組合而成的高精度組件產品。軸承組件可以通過幾個螺栓直接安裝到機械裝置的主體上，具有調心功能，能夠進行潤滑脂的補充等，是一種安裝使用都非常簡便的產品。

帶座外球面軸承安裝：

1、往軸上安裝軸承前，必須先拔下軸承外套的固定銷，同時將軸頸表面打磨光滑干凈，并在軸頸處涂油防銹兼潤滑(允許軸承在軸上有稍微轉動)。

2、在軸承座與軸承配合面涂潤滑油，把軸承裝入軸承座內。然后將裝配好的軸承與軸承座一起套在軸上．推至所需位置處進行安裝。

3、固定軸承座的螺栓先不要擰緊，要讓軸承外套在軸承座內能轉動。同樣裝好同一根軸上的另一端軸承和座，將軸轉動幾圈，讓軸承本身自動找正位置后。再將軸承座螺栓緊固好。

4、裝偏心套。先將偏心套套在軸承內套的偏心臺階上，并用手順軸的旋轉方向擰緊，然后再將小鐵棍插入或頂住偏心套上的沉孔，用手錘順軸的旋轉方向敲擊小鐵棍，使偏心套安裝牢固，最后鎖緊偏心套上的內六角螺釘。

外球面球軸承設計特點：

外球面球軸承實際上是深溝球軸承的一種變型，特點是它的外圈外徑表面為球面，可以配入軸承座相應的凹球面內起到調心的作用。雖然它的基本性能與深溝球軸承應是相似的，但是由于這種軸承大都應用在比較粗糙的機械中，安裝定位不夠精確，軸與座孔的軸線對中性差，或是軸長而撓度大等的情況下，而且軸承本身精度也不夠高，有的結構也比較粗糙，因此性能的實際表現比較相同規格的深溝球軸承要打上相當?shù)恼劭邸?

外球面球軸承主要用來承受以徑向負荷為主的徑向與軸向聯合負荷，一般不宜單獨承受軸向負荷，此種軸承可以分別安裝內圈（帶全組滾子與保持器）和外圈。外球面球軸承不允許軸相對外殼有傾斜，在徑向負荷任用下會產生附加軸向力。外球面球軸承軸向游隙的大小，對軸承能否正常工作關系很大，當軸向游隙過小時，溫升較高；軸向游隙較大時，軸承容易損壞。故在安裝和運轉時要特別注意調整軸承的軸向游隙，必要時可以預過盈安裝，以增加軸承的剛性。

外球面球軸承較其他普通軸承還有一個特點就是雙層密封，因?yàn)橐话阃馇蛎媲蜉S承的使用環境條件比較苛刻，尤其是農機軸承更甚，而雙層密封保證了灰塵不易進入其溝道內部，最近兩年有些公司開發出了三唇密封的外球面軸承更大大加強了防塵能力，延長了軸承的使用壽命。

外球面球軸承的分類：

外球面球軸承按照與軸的配合方式來分可以分為三大類：

1、帶頂絲外球面球軸承

2、帶錐度外球面球軸承

3、帶偏心套外球面球軸承

外球面球軸承的安裝注意事項：

1、往軸上安裝軸承前，必須先拔下軸承外套的固定銷，同時將軸頸表面打磨光滑干凈，并在軸頸處涂油防銹兼潤滑(允許軸承在軸上有稍微轉動)。

2、在軸承座與軸承配合面涂潤滑油，把軸承裝入軸承座內。然后將裝配好的軸承與軸承座一起套在軸上，推至所需位置處進行安裝。

3、固定軸承座的螺栓先不要擰緊，要讓軸承外套在軸承座內能轉動。同樣裝好同一根軸上的另一端軸承和座，將軸轉動幾圈，讓軸承本身自動找正位置后。再將軸承座螺栓緊固好。

4、裝偏心套。先將偏心套套在軸承內套的偏心臺階上，并用手順軸的旋轉方向擰緊，然后再將小鐵棍插入或頂住偏心套上的沉孔，用手錘順軸的旋轉方向敲擊小鐵棍，使偏心套安裝牢固，最后鎖緊偏心套上的內六角螺釘。
